Comment réaliser un QTVR

à partir d’une image prise en KAP

Il s'agit ici d'expliquer une façon assez particulière de réaliser ce genre de photo puisque les vues utilisées pour la réalisation de la visite virtuelle sont faites avec un complément fisheye.
Bien entendu, je n'ai pas trouvé ça tout seul. En plus de Gibie du forum panophoto qui m'a donné un grand coup de main pour m'en sortir avec PTgui, je suis allez voir chez Scott  Haefner ( ici )   et sur le site de Philippe  Hurbain ( ici ). Mais comme nulle part, je n'ai trouvé de tuto complet, je vous propose celui-ci.


1 ) Prises de vue


Nous avons seulement besoin de 2 images :

-> une première image, prise en kap vers le nadir ( le sol ), avec un objectif fish-eye qui couvre 180°.



Ici, j’ai utilisé un complément fish-eye Nikon FCE8 monté sur un compact numérique Nikon Coolpix P 5100 ( couverture ~ 183° ) par l'intermédiaire d'une bague trouvée chez Agnos. La nacelle est réduite à sa plus simple expression : aucune orientation n’est nécessaire et j’utilise la minuterie de l’appareil pour le déclenchement. Ensuite, une suspension picavet, un rokaku,… ( air connu ) :





-> une seconde, prise du sol vers le zénith ( le ciel ), avec le même objectif :



Note : Suivant les endroits où seront prises les photos, nous n’aurons pas toujours la possibilité de faire cette photo du ciel. Si un édifice ou un relief important se trouve à proximité, il risque de « manger » les côtés du disque et réduire la partie utilisable.

Il peut être intéressant de se créer une « banque » de ciels en tous genres même si l’original qui va avec la photo du sol reste le plus intéressant ( compatibilités des couleurs, de la luminosité ).




2 ) « Dérouler » les panoramas avec Ptgui



Le but de la manip est de créer 2 images équirectangulaires : une pour le sol et une pour le ciel.


Ouvrir Ptgui :



 Sélectionner les 2 images :




Accéder aux fonctions avancées :

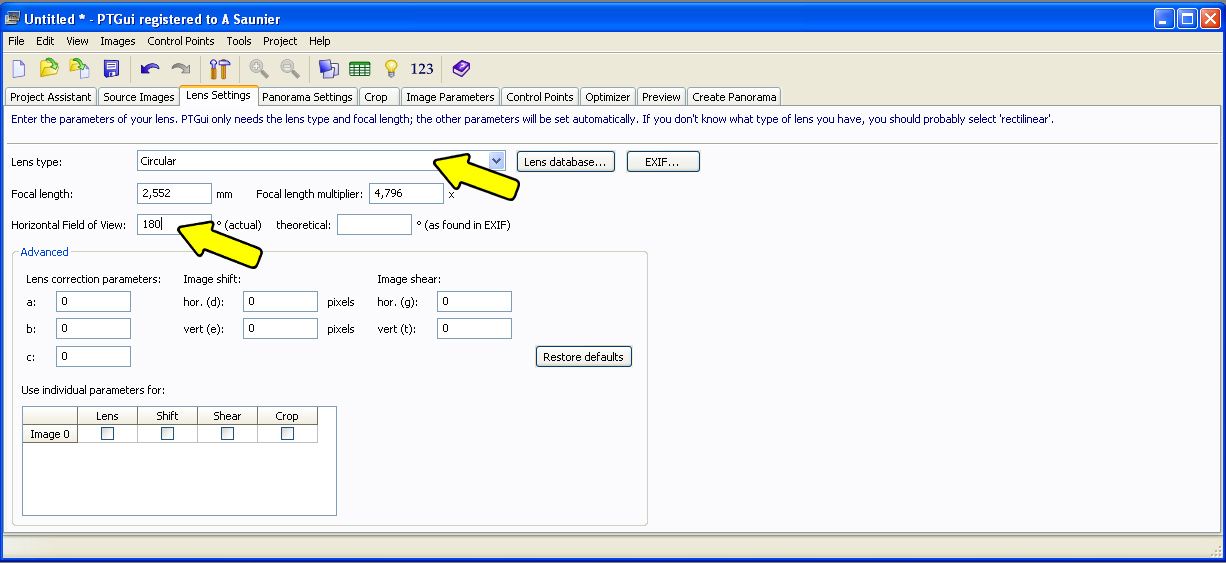

Ouvrir l’onglet « Lens Settings » :



Sélectionner « Lens type » et choisir « circular ».

Sélectionner “Horizontal Field of View” et entrer “180”.

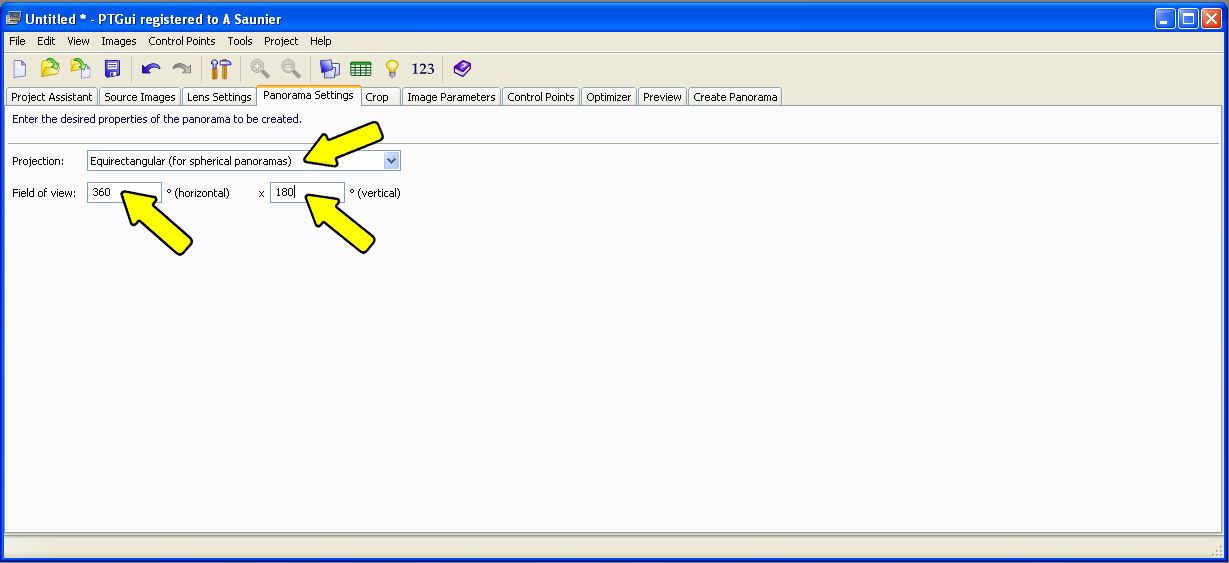

Ouvrir l’onglet “Panorama Settings” :


Sélectionner « Projection » et choisir « Equirectangular ( for sphérical panoramas ) ».

Sélectionner « Field of View », entrer « 360 » en horizontal et « 180 » en vertical.

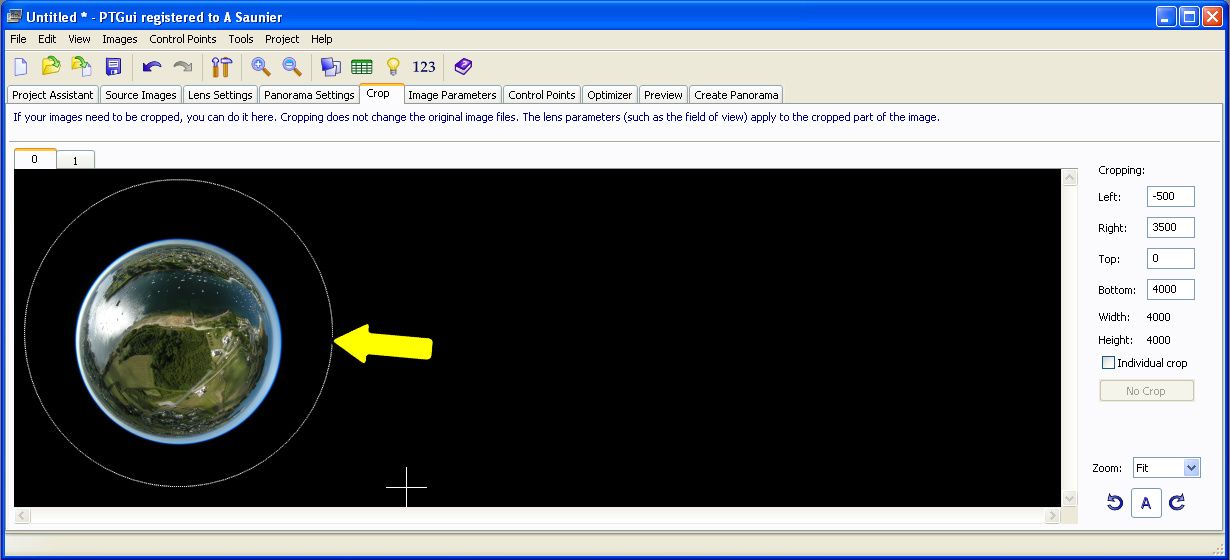

Ouvrir l’onglet « Crop » :


Ajuster le cercle à la taille de l’image de manière à ce que la petite planète soit bien centrée dans celui-ci.






 Puis cocher  « Individual crop ».




Note : Plus la planète sera centrée correctement dans le cercle de la sélection, plus l’horizon sera droit sur l'équirectangulaire.


Faire la même chose avec la deuxième photo ( le ciel ).:




Ouvrir l’onglet « Image Parameters » :


Entrer « - 90 » dans le pitch de la première image ( le sol ).




Entrer « 90 » dans le pitch de la seconde image ( le ciel ).

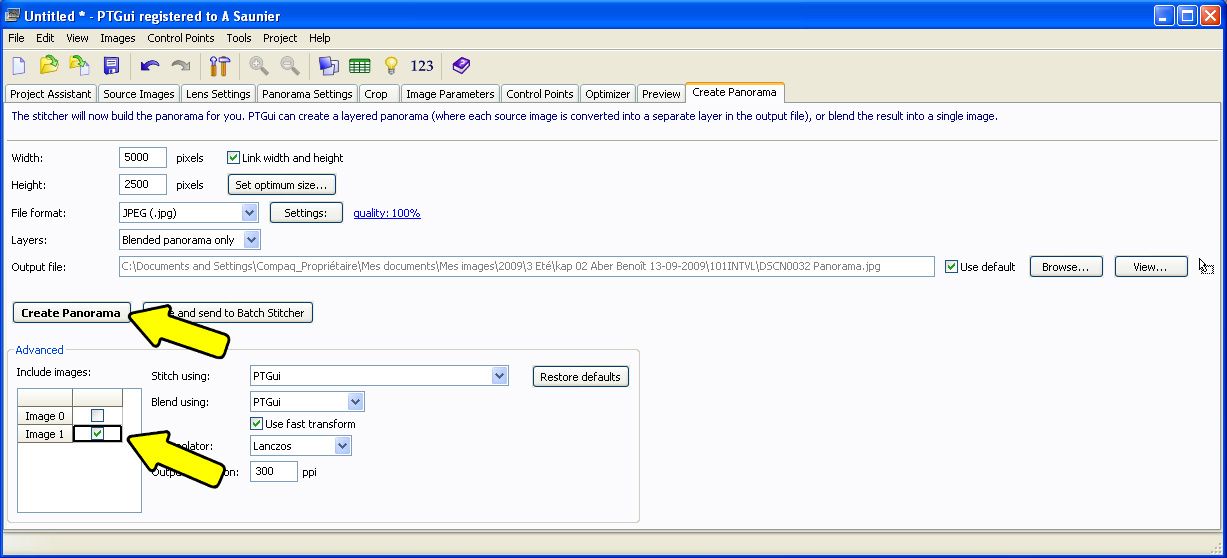

Ouvrir l’onglet « Create Panorama » :


Choisir la taille de la future équirectangulaire ( 5000 x 2500 par ex. ).


Note : La création se fait en 2 temps car les deux images ne peuvent pas se combiner correctement en une seule équirectangulaire.




Sélectionner la première image et créer la première partie de l’équirectangulaire en cliquant sur « Create Panorama ».




Sélectionner la deuxième image et créer la deuxième partie de l’équirectangulaire en cliquant sur « Create Panorama ».






Vous pouvez fermer Ptgui. Les deux images dont nous avons besoin ont été créées.


Note : Je n’ai pas trouvé cette démarche dans Ptgui tout seul. Cet été, j’ai demandé un coup de main sur le forum Photopano.com en leur présentant le travail de Scott Haefner ( voir les liens ). Gibie, l’administrateur du forum, a eu la gentillesse de prendre le temps d’y réfléchir et m’a rédigé un tuto que je reprends largement ici : qu’il en soit remercié.





3 ) Réalisation de l’équirectangulaire finale sur Photoshop :


Ouvrir un nouveau fichier de 5000 x 2500 pixels.




Ouvrir les deux images que nous venons de réaliser dans Ptgui.






Sélectionner la partie du ciel qui nous intéresse puis la copier. Coller la sélection dans le nouveau fichier et la faire glisser vers le haut.

Procéder de la même façon pour le sol et faire glisser la sélection vers le bas.






Note : Vérifier à ce stade que le soleil est bien positionné par rapport à son reflet ou aux ombres sur la photo du bas.

La plupart du temps, il nous faudra jouer sur la photo originale du ciel pour que ce soit le cas. Sélectionner et faire pivoter le disque du ciel pour placer le soleil dans le secteur qui nous intéresse, avant de la dérouler dans Ptgui :

du nord au sud, en passant par l’ouest, le soleil sera à gauche de l’image

au sud, il sera au milieu de l’image

du sud au nord, en passant par l’est, il sera à droite de l’image

Tout le monde à compris ?

Interro !

Donc, si le soleil est au nord ouest sur la photo ronde, sur le déroulé, il sera à  ?????






Il reste une bande blanche entre les deux images.




Nous allons la faire disparaître en étirant le ciel vers le bas ( Ouh ! la triche !!! ), jusqu’à faire disparaître le bas de l’image derrière la ligne d’horizon de la photo du bas.






Nous choisissons une gomme floue et nous effaçons le haut de la photo du bas afin de créer la jonction entre les deux images.






Nous pourrons ensuite procéder à différents réglages sur les deux images : niveaux, accentuation,… ( à vot’ bon cœur, m’sieurs dames ! ).












4) Réalisation d’un fichier Quick Time à l’aide de Pano2QTVR :


Pano2QTVR est un logiciel gratuit mais limité. Pano2vr est plus complet… mais payant.


Ouvrir le logiciel et sélectionner « Créer un nouveau projet ».




Enregistrer le projet dans le dossier souhaité.

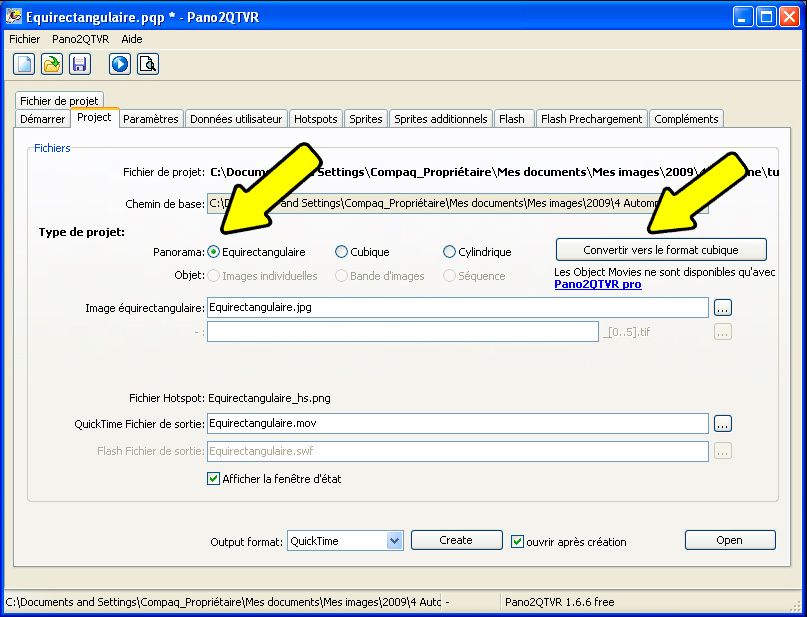

Sélectionner le type de fichier que l’on va traiter et le type de fichier que l’on veut obtenir : équiretangulaire -> format cubique.






Sélectionner le fichier à traiter.




Note : on peut se dispenser de ces étapes en les remplaçant par un glissé-déposé de l’image équirectangulaire sur le raccourci du logiciel placé sur le bureau de l’ordinateur.




Puis cliquer sur « Create ».




Et si tout s’est bien passé, on obtient ceci :




On pourra bien entendu jouer sur différents paramètres pour obtenir un QTVR plus grand, de meilleure qualité,…


Ensuite le problème sera de le présenter quelque part sur le web ( flickr n’en veut pas, apparemment ).
D'ailleurs vous l'avez sûrement remarqué : mon exemple ci-dessus ne fonctionne pas... si quelqu’un à une idée ?




5 ) Afficher les VR à partir de flickr avec Spiview :


Ouvrir la page fieldOfVieSP  fieldOfView/flickrTools  ( encore merci à Gibie pour le lien ).


Glisser déposer le lien  SPi-V for Flickr ( vous pouvez prendre directement celui-ci ) dans la barre perso du navigateur internet.


Ouvrir sa galerie flickr ( il faut avoir une galerie pro car sans cela la taille de l'image que l'on peut visionner est limitée et le résultat vraiment pas terrible... ).


Ouvrir l’équirectangulaire.


Cliquer sur le lien que l’on vient d’installer : un VR s’ouvre.


Copier l'adresse de la visite et la proposer aux copains pour qu'ils puissent en profiter : link




Bon ben ça y est, je crois qu’on a fait le tour : à vous de jouer !


Ca peut paraître compliqué mais en fait c'est plus long à expliquer qu'à réaliser : bon courage !







PS : Si quelqu'un sait comment inclure le QuickTime directement dans cette page, je suis preneur...
